| ชื่อแบรนด์: | Enerkey |
| เลขรุ่น: | EK-iD150V100A |
| ขั้นต่ำ: | 10pieces |
| ราคา: | $26.3-$29.2 |
| รายละเอียดบรรจุภัณฑ์: | Strong paper box +EVA Foam |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

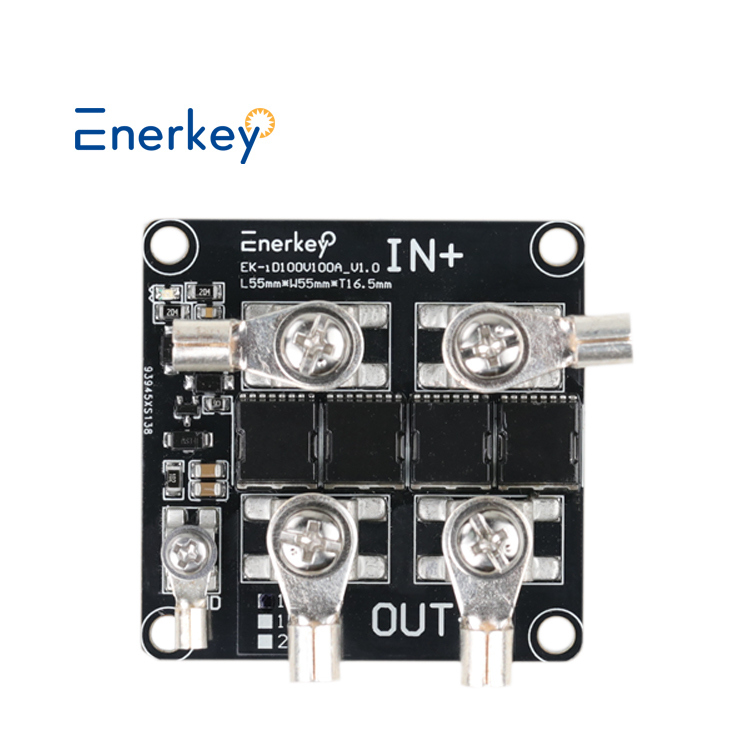

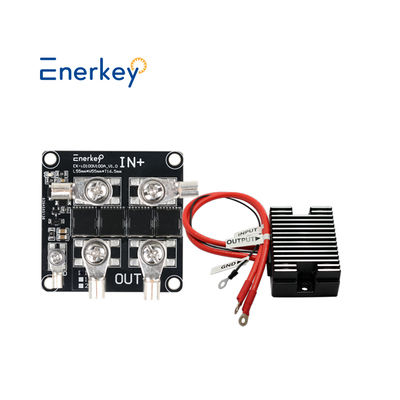

150V 100A โมดูลควบคุมไดโอเดล แผนแสงอาทิตย์ แบตเตอรี่ชาร์จ
ภาพรวมสินค้า
ซีรีย์ EK-iD150V100A เป็นทางออกดีโอเดสที่เหมาะสมสําหรับการใช้งานความดันสูงและกระแสไฟฟ้าสูงมันใช้เทคโนโลยีสลับเร็ว SGT รุ่นที่สามเพื่อบรรลุความแรงกระแส 150V และความสามารถในกระแสไฟฟ้าต่อเนื่อง 100Aการออกแบบแพคเกจของมันยอดเยี่ยมการ dissipation ความร้อนและการประหยัดพื้นที่ ทําให้มันเหมาะสําหรับการใช้งานที่กว้างขวางรวมถึงอุปกรณ์พลังงานใหม่และระบบรักษาความปลอดภัย.
ข้อดีหลัก
✔ ความต้านทานที่ต่ํามาก
ความต้านทานในการเปิดมีเพียง 0.0029Ω (ทั่วไป) ลดการบริโภคพลังงาน 90% เมื่อเทียบกับไดโอเดส Schottky แบบดั้งเดิม
รองรับการสลับเร็ว 5A/μs ด้วยเวลาฟื้นตัวกลับ < 50ns
✔ อุปกรณ์ ป้องกัน ที่ มี ปัญญา
การปิดอุณหภูมิเกินขั้น (175 °C) และการป้องกันอัตราการกระแสเกินขั้น (120A)
การบริโภคพลังงานที่หยุดอยู่ < 2μA ขยายเวลาการรอของระบบแบตเตอรี่
✔ ความน่าเชื่อถือในระดับอุตสาหกรรม
คุณสมบัติ AEC-Q101 ระดับรถยนต์ ระยะอุณหภูมิการทํางาน -65 °C ถึง 175 °C
ยืนยันด้วย 5 ล้านรอบ MTBF > 100,000 ชั่วโมง
ปริมาตรเทคนิค
รายละเอียดรายการ สภาพการทดสอบ
ความดันการตัด (Vdss) 150V ID = 1mA
กระแสระบายไฟฟ้าต่อเนื่อง 100A Tc = 25°C
การชาร์จประตู (Qg) 180Nc Vgs = 10V
ความต้านทานทางความร้อน (RθJC) 0.5°C/W (การทํางานในสภาพคงที่)
การใช้งานทั่วไป
วงจรป้องกันการไหลกลับของอินเวอร์เตอร์ไฟฟ้า
การจัดการเส้นทางพลังงาน BMS ของรถไฟฟ้า
ระบบเปลี่ยนพลังงานแบบสองแบบ UPS อุตสาหกรรม
✅ 5G สถานีฐานสํารองไฟฟ้า ORing สถาปัตยกรรม
|
Enerkey Ideal Diode Module 100V 150V 200V 100A สถานีฐานพลังแสงอาทิตย์ โฟโตวอลเตีย การควบคุมอุตสาหกรรม แบตเตอรี่รถไฟฟ้าในแนวขนาน สําหรับการชาร์จแบตเตอรี่
|
|||
| รูปแบบสินค้า |
EK-iD100V100A |
EK-iD150V100A |
EK-iD200V100A |
|
ระยะความกระชับกําลังทํางาน
|
12-100V
|
12-150V |
12-200V
|
|
สินค้าขนาด ((มม)
|
L55xW55xT17
|
L55xW55xT17 | L55xW55xT17 |
|
น้ําหนักพร้อมกล่อง
|
0.4 กิโลกรัม
|
0.42 กิโลกรัม |
0.45กิโลกรัม
|
| จํานวน MOS | 4 | 4 | 4 |
|
ประเภทแบตเตอรี่
|
สินค้าที่ได้รับการรับรอง
|
สินค้าที่ได้รับการรับรอง | สินค้าที่ได้รับการรับรอง |
|
กระแสไฟฟ้าต่อเนื่อง
|
100A
|
100A | 100A |
| กระแสเริ่มต้นสูงสุด | 100A | 100A | 100A |
|
กระแสการทํางานเฉยๆ
|
0.6-1.5mA
|
||
|
ความหนาของฟอยล์ทองแดง
|
20.0 oz
|
||
|
วัสดุ PCB |
แผ่นอลูมิเนียม
|
||
| หลักการทํางาน | การเข้าและการออกเท่ากับไดโอด์ มันตรวจจับว่าความแรงออกมากกว่าการเข้าและปิดการออกทันทีค่าตรวจจับอยู่ที่ระดับมิลลิโวลท์และความเร็วการตอบสนองคือเร็วมาก. | ||
|
การใช้งาน
|
1แผ่นพลังแสงอาทิตย์ป้องกันการไหลกลับ (Anti-backflow)
2. การชาร์จแบตเตอรี่ป้องกันการไหลกลับ (ต้านการไหลกลับ) 3. DC-DC ความดันคงที่และปัจจุบันคงที่ผลิตโมดูลป้องกันการไหลกลับ 4กรณีอื่นๆ ที่จําเป็นต้องป้องกันการไหลกลับ (anti-backflow) |
||
| อุปกรณ์เสริม | หน่วยปลาย*5 IN+/OUT+ ทอร์มิเนลลัค: OTZ6-5, สกรู M5 GND ทอร์มิเนลลุ๊ก: OTZ2.5-3, สกรู M3 |
||
|
อุณหภูมิการทํางาน
|
-40°C ~ +60°C
|
||
หมายเหตุพิเศษ:
1. เวอร์ชั่นนี้เป็นเวอร์ชั่นที่อัตราสุดล่าสุด. โมดูลจะไม่ถูกเผาไหม้ถ้าเสาบวกและเสาบลบถูกเชื่อมต่อกลับกัน ซึ่งเพิ่มความปลอดภัยของการติดตั้ง;
2ไดโอเดสที่เหมาะสมคือไดโอเดสที่มีความต้านทานภายในที่ต่ํามาก ตามที่ชื่อบอก ความตกลงความกระชับกระแสของไดโอเดสทั่วไปมากกว่า 0.6Vการลดความแรงกระหน่ําของการนําของไดโอเดสที่สมบูรณ์แบบเกือบจะไม่สําคัญ.
3. ชั้นแผ่นทองแดงและชั้นพื้นฐานอลูมิเนียมของรอย PCB สับสราตอลูมิเนียมถูกแยกด้วยความแรงดันทนทาน 1000V ดังนั้นไม่ต้องกังวลเกี่ยวกับปัญหาความแตกต่างความสามารถในการนําไฟได้เร็วกว่า FR4 20 เท่า, และสามารถติดต่อโดยตรงกับระบายความร้อนขนาดใหญ่
4โมดูลไดโอด์ที่เหมาะสมนี้ ไม่สามารถใช้ในวงจรปรับตรงได้
5. โมดูลปูกันน้ํามีเรดิเอเตอร์หนา ซึ่งมีประสิทธิภาพการ dissipation ความร้อนที่สูงขึ้นและการทําความร้อนปัจจุบันต่อเนื่องต่ํากว่า.
คําถามที่ 1 ทําไมเราเลือกคุณ?
* เราสามารถให้บริการหลังการขายที่มีประสิทธิภาพกับคุณ ด้วยการสนับสนุนทางเทคนิคที่แข็งแกร่งมากกว่า 10 ปี
* ผลิตภัณฑ์ผ่านการรับรอง FCC, CE, ROHS และมาตรฐานสากลอื่น ๆ
* เราสามารถให้คุณกับราคาโรงงาน, ยินดีต้อนรับคุณที่จะเยี่ยมโรงงานและกระบวนการผลิตของเรา
Q2. สายพันธุ์สินค้าของคุณคืออะไร?
* เราทําระบบบริหารแบตเตอรี่หลักๆในสาขาแบตเตอรี่พลังงาน แบตเตอรี่เก็บพลังงาน และแบตเตอรี่ผู้บริโภค
* ใช้เป็นหลักสําหรับแบตเตอรี่ LFP, Li-ino และ LTO
Q3: ผมรู้ได้อย่างไรว่าแบตเตอรี่ของผมเป็นวัสดุและชนิดไหน?
* กรุณาดูตัวแบตเตอรี่ หากความดันปกติของแบตเตอรี่แสดง 3.2V แบตเตอรี่คือ LiFePo4
* หากความดันปกติของแบตเตอรี่แสดง 3.6V หรือ 3.7V แบตเตอรี่คือ Li-ion หรือ Lto แบตเตอรี่
Q4. คุณมีข้อบังคับขั้นต่ําหรือไม่?
สามารถปรับแต่งได้หรือไม่ เวลาในการนําตัวอย่างและชุดคืออะไร?
*ปริมาณการสั่งซื้อขั้นต่ําของเราคือ 1 ชิ้น, การปรับแต่ง ODM มีให้เลือก
* 1 ~ 3 วันในการจัดส่งตัวอย่างที่มีอยู่ 3 ~ 10 วันในการจัดส่งตัวอย่างที่กําหนดเอง
Q5: แล้วถ้าผมใช้ไม่ได้ล่ะ?
* ผลิตภัณฑ์ปกติมีวิดีโอการสอน เรายังสามารถสนับสนุนการแนะนําการโทรวีดีโอออนไลน์จากช่าง
คําถามที่ 6 หลักการการชําระเงินของคุณคืออะไร
* เรายอมรับการโอนเงินและการชําระเงินสด ทั้งหมดสามารถหารือได้ วิธีการชําระเงิน: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. คุณรับประกันคุณภาพอย่างไร?
* ผลิตภัณฑ์ทั้งหมดของเราได้รับการทดสอบห้องปฏิบัติการมืออาชีพ 100% รวมถึงการทดสอบการแก่ตัวซ้ําๆ
* ได้รับการรับรอง FCC, CE, ROHS และมาตรฐานสากลอื่น ๆ
* ให้บริการรับประกันหลังการขาย 3 ปี เครื่องสํารองฟรีเพื่อเปลี่ยนใน 3 ปี
Q8. วิธีการเลือก BMS ที่เหมาะสมกับแบตเตอรี่ของเรา
* ขึ้นอยู่กับความดันและกระแสที่ตรงกับแบตเตอรี่ของคุณ คุณสามารถปรึกษาบริการลูกค้าของเราและเราจะให้มันสําหรับคุณพร้อมกับระบบการจัดการแบตเตอรี่ที่เหมาะสมที่สุด
Q9 ผมสามารถติดต่อคุณได้อย่างไร?
* เรามีบริการออนไลน์ 7x24 ชั่วโมง, โปรดทิ้งข้อความต่อเราออนไลน์
* คุณยังสามารถติดต่อเราด้วย Email, WhatsApp, WeChat, ฯลฯ ((ดูด้านล่าง) เรายินดีมากที่จะทํางานกับคุณ
|
|
