| ชื่อแบรนด์: | Enerkey |
| เลขรุ่น: | EK-ID150V80A |
| ขั้นต่ำ: | 10 ชิ้น |
| ราคา: | $20.5-$22.5 |
| รายละเอียดบรรจุภัณฑ์: | กล่องกระดาษแข็งแรง +โฟม Eva |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

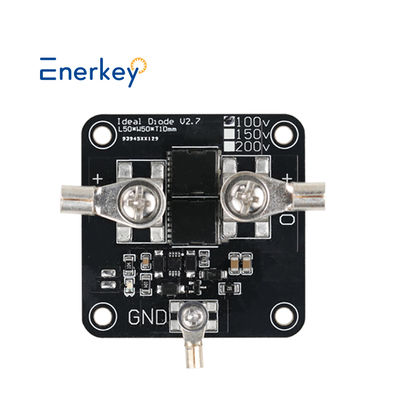

Enerkey 150V 80A โมดูลไดโอดในอุดมคติ กระแสสูง ป้องกันการชาร์จย้อนกลับ ป้องกันกระแสย้อนกลับ
ไดโอดในอุดมคติ Enerkey EK-iD150V80A ใช้เทคโนโลยีวัสดุกึ่งตัวนำรุ่นที่สาม ทำให้ได้ประสิทธิภาพที่เหนือกว่าด้วยแรงดันไฟฟ้าทนได้ 150V และกระแสไฟต่อเนื่อง 80A โดยมีแรงดันตกคร่อมไปข้างหน้าต่ำเพียง 15mV ที่ 80A ด้วยเทคโนโลยีการควบคุมเกตอัจฉริยะ ทำให้สามารถจำลองลักษณะของไดโอดในอุดมคติได้อย่างสมบูรณ์แบบ เช่น "การนำไฟฟ้าแบบไม่สูญเสียและปิดทันที" ลดการสูญเสียจากการนำไฟฟ้าลง 98% เมื่อเทียบกับไดโอด Schottky แบบดั้งเดิม
ข้อได้เปรียบทางเทคโนโลยีหลัก
การใช้พลังงานต่ำเป็นพิเศษ
ปรับความต้านทานแบบไดนามิกเพื่อรักษาระดับแรงดันตกคร่อมคงที่ 20mV (ช่วงโหลด 10%-100%)
อุณหภูมิรอยต่อเพิ่มขึ้น
<15°C @ โหลดเต็ม 80A (ข้อมูลที่วัดได้)กลไกการป้องกันอัจฉริยะ
การปิดกั้นกระแสย้อนกลับที่รวดเร็วเป็นพิเศษ 4μs
การป้องกันอุณหภูมิเกินในตัว (ปิดตัวเองที่ 175°C)
รองรับกระแสไฟกระชาก 200A/10ms
การออกแบบที่กะทัดรัด
ใช้เทคโนโลยี Direct Bonding Copper (DBC)

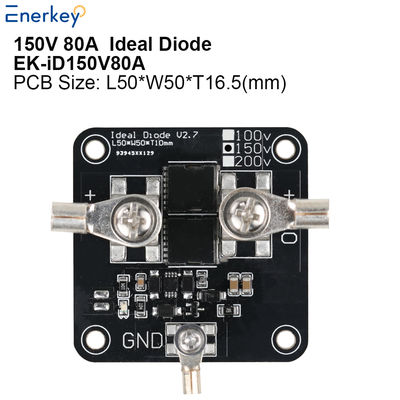

ขนาดบรรจุภัณฑ์: 50×50×16.5mm
การใช้งานทั่วไป
ระบบไฟฟ้าโซลาร์เซลล์
แทนที่ไดโอดบายพาสแบบดั้งเดิม ปรับปรุงประสิทธิภาพของอินเวอร์เตอร์สตริง 1.2%
หน่วยสลับพลังงานสำรองในโมดูลอัจฉริยะ
แหล่งจ่ายไฟอุตสาหกรรม
วงจร ORing ของแหล่งจ่ายไฟโทรคมนาคม 48V
การป้องกันการป้อนกลับบัสบาร์ของเซอร์โวไดรฟ์
ยานยนต์ไฟฟ้า
วงจรเรียงกระแสของเครื่องชาร์จในรถยนต์ (OBC)
พารามิเตอร์ทางเทคนิค
|
รุ่นสินค้า
|
||
| EK-iD150V80A |
EK-iD20 |
0V80Aช่วงแรงดันไฟฟ้าใช้งาน |
|
100-150V
|
100-20
|
0Vสินค้า |
|
ขนาด(มม.)L50xW50xT17
|
น้ำหนักพร้อมกล่อง
|
น้ำหนักพร้อมกล่อง |
|
0.35kg
|
0.37kg
|
จำนวน MOS |
| 2 | ประเภทแบตเตอรี่ | ประเภทแบตเตอรี่ |
|
NCM/LFP/LTO
|
กระแสไฟต่อเนื่อง
|
กระแสไฟต่อเนื่อง |
|
80A
|
กระแสไฟเริ่มต้นสูงสุด
|
กระแสไฟเริ่มต้นสูงสุด |
| 100A | กระแสไฟใช้งานขณะพัก | กระแสไฟใช้งานขณะพัก |
|
0.6-1.5mA
|
ความหนาของแผ่นทองแดง
|
|
|
3.0 oz
|
วัสดุ PCB
|
|
|
แผ่นอะลูมิเนียม |
หลักการทำงาน
|
|
| อินพุตและเอาต์พุตเทียบเท่ากับไดโอด ตรวจพบว่าแรงดันเอาต์พุตสูงกว่าอินพุตและปิดเอาต์พุตทันที ค่าการตรวจจับอยู่ที่ระดับมิลลิโวลต์และความเร็วในการตอบสนองรวดเร็วมาก | การใช้งาน | |
|
1. แผงโซลาร์เซลล์ป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ);
|
2. การชาร์จแบตเตอรี่ป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ) (ป้องกันการไหลย้อนกลับ);
3. เอาต์พุตโมดูลแรงดันไฟฟ้าและกระแสไฟฟ้าคงที่ DC-DC ป้องกันการไหลย้อนกลับ 4. โอกาสอื่นๆ ที่จำเป็นต้องป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ) อุปกรณ์เสริม |
|
| ขั้วต่อเทอร์มินอล*3; | ขั้วต่อเทอร์มินอล IN+/OUT+ : OTZ6-5, สกรู M5 ขั้วต่อเทอร์มินอล GND : OTZ2.5-3, สกรู M3 อุณหภูมิในการทำงาน |
|
|
-40℃ ~ +60℃
|

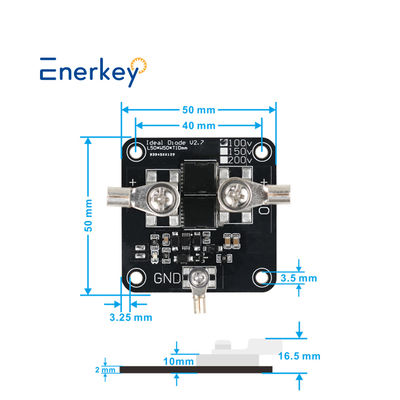

ขนาด & รายการบรรจุภัณฑ์ & แผนผังสายไฟ
|
|
1. รุ่นนี้เป็นรุ่นล่าสุดที่ได้รับการปรับปรุง โมดูลจะไม่ไหม้หากเชื่อมต่อขั้วบวกและขั้วลบกลับกัน ซึ่งช่วยเพิ่มความปลอดภัยในการติดตั้ง
2. ไดโอดในอุดมคติคือไดโอดที่มีความต้านทานภายในต่ำเป็นพิเศษตามชื่อที่ระบุ แรงดันตกคร่อมการนำไฟฟ้าของไดโอดทั่วไปมากกว่า 0.6V แรงดันตกคร่อมการนำไฟฟ้าของไดโอดในอุดมคติเกือบจะไม่มีนัยสำคัญ
3. ชั้นฟอยล์ทองแดงและชั้นฐานอะลูมิเนียมของร่องรอย PCB ของซับสเตรตอะลูมิเนียมถูกฉนวนด้วยแรงดันไฟฟ้าทนได้ 1000V ดังนั้นจึงไม่จำเป็นต้องกังวลเกี่ยวกับปัญหาการพังทลาย การนำความร้อนเร็วกว่าไฟเบอร์กลาส FR4 20 เท่า และสามารถติดโดยตรงกับฮีทซิงค์ขนาดใหญ่ได้
4. โมดูลไดโอดในอุดมคตินี้ไม่สามารถใช้ในวงจรเรียงกระแสได้!
5. โมดูลการบรรจุแบบกันน้ำมีหม้อน้ำที่หนาขึ้น ซึ่งมีประสิทธิภาพการกระจายความร้อนสูงขึ้นและมีความร้อนจากกระแสไฟต่อเนื่องต่ำกว่า เหมาะสำหรับผู้ที่ชื่นชอบการดัดแปลง!
คำถามที่พบบ่อย
* เราสามารถให้บริการหลังการขายที่มีประสิทธิภาพแก่คุณ พร้อมการสนับสนุนทางเทคนิคที่แข็งแกร่งกว่า 10 ปี
* ผลิตภัณฑ์ผ่านการรับรองมาตรฐานสากล FCC, CE, ROHS และอื่นๆ
* เราสามารถให้ราคาโรงงานแก่คุณได้ ยินดีต้อนรับคุณเข้าเยี่ยมชมโรงงานและกระบวนการผลิตของเรา
Q2. ช่วงผลิตภัณฑ์ของคุณ (ประเภท) คืออะไร?
* เราส่วนใหญ่ทำระบบจัดการแบตเตอรี่ในด้านแบตเตอรี่พลังงาน แบตเตอรี่จัดเก็บพลังงาน และแบตเตอรี่สำหรับผู้บริโภค
* ส่วนใหญ่ใช้สำหรับแบตเตอรี่ LFP, Li-ino และ LTO
Q3: ฉันจะรู้ได้อย่างไรว่าแบตเตอรี่ของฉันเป็นวัสดุและประเภทใด?
* โปรดดูที่ตัวแบตเตอรี่ หากแรงดันไฟฟ้าปกติของแบตเตอรี่ของคุณแสดง 3.2V แบตเตอรี่คือ LiFePo4
* หากแรงดันไฟฟ้าปกติของแบตเตอรี่ของคุณแสดง 3.6V หรือ 3.7V แบตเตอรี่คือแบตเตอรี่ Li-ion หรือ Lto
Q4. คุณมีข้อกำหนดการสั่งซื้อขั้นต่ำหรือไม่?
สามารถปรับแต่งได้หรือไม่? ระยะเวลารอคอยสินค้าสำหรับตัวอย่างและชุดคืออะไร?
* ปริมาณการสั่งซื้อขั้นต่ำของเราคือ 1 ชิ้น มีการปรับแต่ง ODM
* จัดส่งตัวอย่างที่มีอยู่ 1~3 วัน จัดส่งตัวอย่างที่กำหนดเอง 3~10 วัน
Q5: จะเกิดอะไรขึ้นถ้าฉันใช้งานไม่ได้?
* ผลิตภัณฑ์ทั่วไปมีวิดีโอแนะนำ นอกจากนี้เรายังสามารถสนับสนุนคำแนะนำการโทรผ่านวิดีโอออนไลน์จากวิศวกร
Q6. เงื่อนไขการชำระเงินของคุณคืออะไร?
* เรายอมรับการโอนเงินผ่านธนาคารและการชำระเงินด้วยเงินสด ทั้งหมดต่อรองได้ วิธีการชำระเงิน: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. คุณรับประกันคุณภาพอย่างไร?
* ผลิตภัณฑ์ทั้งหมดของเราผ่านการทดสอบในห้องปฏิบัติการระดับมืออาชีพ 100% รวมถึงการทดสอบอายุการใช้งานซ้ำๆ
* ได้รับการรับรองมาตรฐานสากล FCC, CE, ROHS และอื่นๆ
* ให้บริการรับประกันหลังการขาย 3 ปี หน่วยอะไหล่ฟรีสำหรับการเปลี่ยนภายใน 3 ปี
Q8. จะเลือก BMS ที่เหมาะสมกับแบตเตอรี่ของเราได้อย่างไร?
* ขึ้นอยู่กับแรงดันไฟฟ้าและกระแสไฟฟ้าที่ตรงกับแบตเตอรี่ของคุณ คุณสามารถปรึกษาฝ่ายบริการลูกค้าของเราได้ และเราจะจัดเตรียมระบบจัดการแบตเตอรี่ที่เหมาะสมที่สุดให้คุณ
Q9. ฉันจะติดต่อคุณได้อย่างไร?
* เรามีบริการออนไลน์ตลอด 24 ชั่วโมง โปรดฝากข้อความถึงเราทางออนไลน์
* คุณยังสามารถติดต่อเราทางอีเมล, WhatsApp, WeChat ฯลฯ (ดูด้านล่าง) เรายินดีเป็นอย่างยิ่งที่ได้ร่วมงานกับคุณ
หมายเหตุ: เราเป็นผู้ผลิตแหล่งที่มา เรามีแบรนด์ของเราเองสำหรับ "EnerKey",
|
|
