TECH-SPEC X12 ปริมาตรเทคนิค ฉบับพิเศษ

ระบบสมดุล BMS ระดับทหาร รองรับมาตรฐานการบิน DO-160G

สถาปัตยกรรมฮาร์ดแวร์เนอร์
หน่วยควบคุมความแม่นยํา
ชิปการควบคุมหลัก: TI BQ76952 + STM32G474 (การออกแบบแบบสองแกน)
ความแม่นยําในการเก็บตัวอย่าง ADC: 16 บิต (0.05% ความผิดพลาดขนาดเต็ม)
ทอปโลยีสมดุล: สมดุลกิจกรรมในการเก็บพลังงานความจุ (ประสิทธิภาพ> 94%)

ปริมาตรการทํางานสุดยอด

ตัวชี้วัด ปริมาตรท้องถิ่น มาตรฐานระดับชาติ GB/T 34131 สัดส่วนของผลิตภัณฑ์ที่มีการแข่งขัน
กระแสสมดุลต่อเนื่อง/สูงสุด 6A/10A (120s) ≥3A 3.5A/6A
ระยะความผิดพลาดการตรวจสอบแรงดัน ±2mV@25°C ±15mV ±8mV
ความแม่นยําในการตรวจสอบอุณหภูมิ ±0.5°C (-40 ~ 125°C) ±2°C ±1.5°C
ความเหมาะสมทางแม่เหล็กไฟฟ้า IEC 61000-4-5 ความกระชับ 4kV ความกระชับ 2kV ความกระชับ 3kV

ครับมาตรฐานการตรวจสอบระดับทหาร
การทดสอบสภาพแวดล้อมที่รุนแรง
การทดสอบการสั่นสะเทือน: MIL-STD-810H วิธี 514.8 (15-2000Hz/20G)
วงจรความร้อนที่เปียก: 85 °C/85%RH เป็นเวลา 1000 ชั่วโมง (ความเสียของความจุ <3%)
การกัดกรองด้วยสเปรย์เกลือ: ASTM B117 1000 ชั่วโมง (ระดับการป้องกันยังคงเป็น IP69K)

การแก้ไขตามความต้องการของอุตสาหกรรม
▸ สถานีไฟฟ้าที่เก็บพลังงาน: รองรับ 256 ช่วง (< 1 ms การร่วมเวลา)
▸ รถขนส่งพิเศษ: ตอบสนองกับระบบ ISO 16750-3 12V/24V
▸ การบิน:ผ่านการป้องกันฟ้าคะนองของ RTCA DO-160G ตอนที่ 22



ปริมาตรเทคนิค

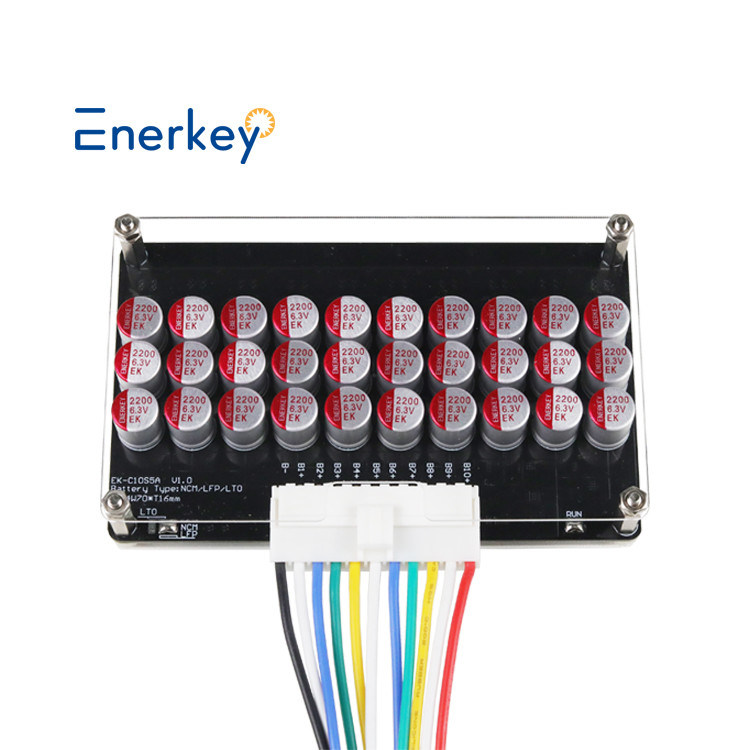

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer พร้อมแผ่นอะคริลิก
รูปแบบสินค้า	EK-C10S5A	EK-C12S5A	EK-C14S5A
สายพันธุ์สินค้า	10S	12S	14S
สายที่เหมาะสม	8-10S	9-12S	9-14S
สินค้าขนาด ((มม)	L114.5*W70.5*T275	L137.5*W70.5*T275	L125.5*W80.5*T275
น้ําหนักพร้อมกล่อง	0.24กิโลกรัม	0.25กิโลกรัม	0.28กิโลกรัม
ประเภทแบตเตอรี่	สินค้าที่ได้รับการรับรอง	สินค้าที่ได้รับการรับรอง	สินค้าที่ได้รับการรับรอง
ความจุที่เหมาะสม	30ah-300ah
ความแม่นยําของการปรับความแรงกดดัน	5mV (มูลค่าทั่วไป)
การ ปรับปรุง ความ สมดุล	สนับสนุนแคสเคดที่สมดุลสําหรับแพ็คแบตเตอรี่, ตัวอย่างเช่น มันสามารถแคสเคดสําหรับ 11S, 24S, 36S, 48S.... และอื่น ๆ
ระยะการเก็บระดับความแรงดันของเซลล์เดียว	สูตร NCM/LFP: 2.7V-4.2V
	เวอร์ชั่น LTO: 1.8-4.2V
ความดันต่ําป้องกันความดันนอน	รุ่น NCM/LFP <2.7V
	รุ่น LTO <1.8V
ภายใต้การป้องกันความดัน เริ่มการปรับความแรงดัน	รุ่น NCM/LFP: 2.835V
	รุ่น LTO: 1.89V
วิธีสมดุล	ปริสิต (ปริสิตหมายเลข: ZL 2019 1 1259513.3) สถาปัตยกรรมที่สมดุล เชื่อมต่อกับแบตเตอรี่เพื่อการสมดุลอัตโนมัติ (แบบตั้งค่า) คุณสามารถเพิ่มสวิทช์เพื่อเปิดหรือปิดการสมดุลด้วยมือ
กระแสสมดุล	0.1V ความดันความแตกต่าง 1A กระแสสมดุล
	ความดันความแตกต่างมีสัดส่วนกับกระแสความสมดุล
	กระแสทํางานที่อนุญาตสูงสุดคือ 5.5A
พลังงานไฟฟ้าภายนอก	ไม่จําเป็นต้องใช้เครื่องพลังงานภายนอก
	โดยพึ่งพาการถ่ายทอดพลังงานภายในของแบตเตอรี่ เพื่อให้ได้ผลการปรับปรุง
กระแสการทํางานเฉยๆ	7mA สายทั้งหมดใช้พลังงาน
ปัจจุบันการรอพัก	0.1mA ((ค่าเฉพาะ)
อุณหภูมิการทํางาน	-20°C ~ +60°C

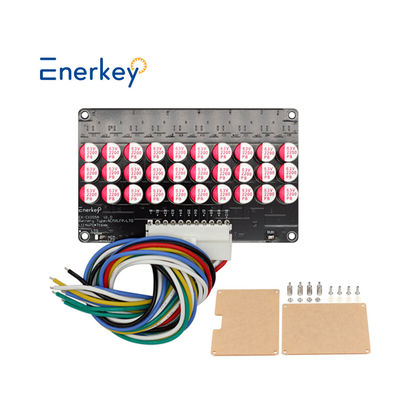

รายการบรรจุ

 การเชื่อมต่อสาย

EK-C10S5A ตัวเดียวรองรับการใช้แบตเตอรี่ 8 และ 9 และ 10 สาย

EK-C10S5A รองรับแพ็คแบตเตอรี่เรียงลําดับ Fox ตัวอย่าง 2pcs ของ 10s เรียงลําดับ 19s ดูภาพด้านล่าง:

บทความ: ดังที่แสดงในรูปด้านบน สามารถมีปลายที่เหมือนกันหลายปลายของการแลกเปลี่ยนพลังงานเพื่อให้ประสิทธิภาพของสมดุลจะสูงขึ้นมันยังเป็นไปได้ที่จะใช้เพียงปลายที่เหมือนกันของการแลกเปลี่ยนพลังงาน.ขาฟรีอื่น ๆ ถูกแขวนไว้ และดีที่สุดคือการกระจายจํานวนเชือกเท่าเทียมกันบนแต่ละแผ่น หากคุณต้องการแผนภูมิ Cascade สําหรับเชือกเพิ่มเติม กรุณาติดต่อบริการออนไลน์ของเรา ขอบคุณ.
