| ชื่อแบรนด์: | Enerkey |
| เลขรุ่น: | EK-iD40V/80V 280A |
| ขั้นต่ำ: | 10 ชิ้น |
| ราคา: | $39.8-$65.8 |
| รายละเอียดบรรจุภัณฑ์: | กล่องกระดาษแข็งแรง+โฟมEVA |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

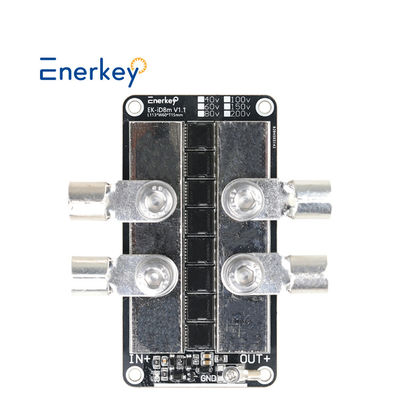

โมดูลไดโอดในอุดมคติ 40V 80V 280A สถานีฐานโซลาร์เซลล์ รถยนต์ไฟฟ้า ป้องกันการไหลย้อนกลับ
การประยุกต์ใช้งานจริงของทฤษฎีไดโอดในอุดมคติ
แม้ว่าจะเป็นโครงสร้างทางทฤษฎี แต่แนวคิดของไดโอดในอุดมคติมีบทบาทสำคัญในการอธิบายและออกแบบแอปพลิเคชันในโลกแห่งความเป็นจริงมากมาย
ตั้งแต่วงจรอย่างง่าย เช่น เครื่องชาร์จแบตเตอรี่และแหล่งจ่ายไฟ ไปจนถึงระบบที่ซับซ้อน เช่น อุปกรณ์สื่อสารและคอมพิวเตอร์ ไดโอดมีอิทธิพลอย่างมาก มาเปิดเผยแอปพลิเคชันที่โดดเด่นบางส่วนกัน:
การแก้ไข: ไดโอด ซึ่งทำงานตามหลักการของไดโอดในอุดมคติ เป็นหัวใจของวงจรเรียงกระแสใดๆ ที่แปลงกระแสสลับ (AC) เป็นกระแสตรง (DC)
ตัวจำกัดและตัวหนีบ: นี่คือวงจรพิเศษที่เลือกตัดหรือเปลี่ยนสัญญาณแรงดันไฟฟ้าอินพุตตามคุณสมบัติการนำไฟฟ้าของไดโอด
ตัวควบคุมแรงดันไฟฟ้า: ไดโอด Zener พร้อมคุณสมบัติแรงดันไฟฟ้าพังทลายแบบย้อนกลับที่แตกต่างกัน ถูกนำมาใช้อย่างกว้างขวางในวงจรควบคุมแรงดันไฟฟ้า
การสลับ: ความสามารถของไดโอดในการสลับอย่างรวดเร็วระหว่างสถานะการนำไฟฟ้าและไม่นำไฟฟ้า ทำให้มีประโยชน์อย่างมากในวงจรตรรกะดิจิทัลและอุปกรณ์หน่วยความจำ
นี่เป็นเพียงตัวอย่างบางส่วนที่หลักการของไดโอดในอุดมคติเป็นแนวทางในการออกแบบและการทำงานของอุปกรณ์อิเล็กทรอนิกส์จริง อย่างไรก็ตาม แอปพลิเคชันเหล่านี้ขึ้นอยู่กับข้อเท็จจริงที่ว่าไดโอดจริงไม่ได้แสดงพฤติกรรมในอุดมคติเสมอไป
|
โมดูลไดโอดในอุดมคติ Enerkey40V 60V 80V 100V 150V 200V 280Aสถานีฐานพลังงานแสงอาทิตย์โฟโตโวลตาอิก การควบคุมอุตสาหกรรม แบตเตอรี่รถยนต์ไฟฟ้าแบบขนาน สำหรับ การชาร์จแบตเตอรี่ ป้องกันการไหลย้อนกลับ
|
|||
| รุ่นสินค้า |

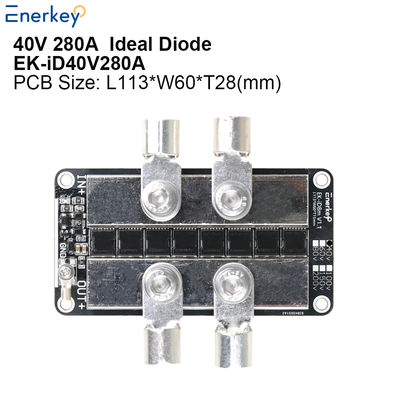

EK-iD40V280A EK-iD60V280A |
EK-iD80V280A |
EK-iD100V280A EK-iD150V280A EK-iD200V280A |
|
ช่วงแรงดันไฟฟ้าใช้งาน
|

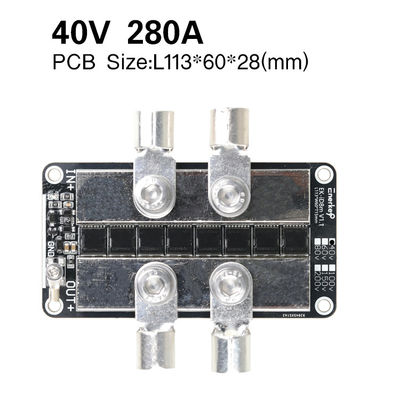

40V280A: 9-40V
60V280A: 9-80V
|

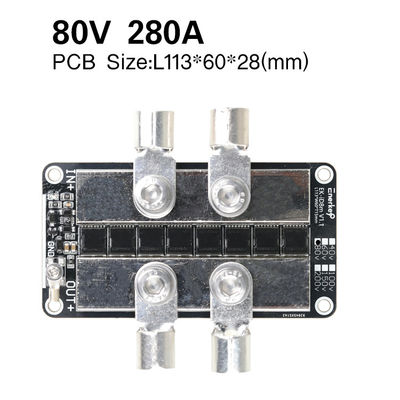

9-80V
|
100V280A: 9-100V
150V280A: 9-150V
200V280A: 9-280V
|
|
สินค้า ขนาด(มม.)
|
L113*W60*T28
|
L113*W60*T28 |
L113*W60*T28 |
|
น้ำหนักพร้อมกล่อง
|
0.5 กก.
|
0.51 กก.
|
0.55 กก.
|
| ปริมาณ MOS | 8 | 8 | 8 |
|
ประเภทแบตเตอรี่
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
NCM/LFP/LTO
|
|
กระแสไฟต่อเนื่อง
|
280A
|
280A | 280A |
| กระแสไฟเริ่มต้นสูงสุด | 280A | 280A | 280A |
|
กระแสไฟใช้งานสงบ
|
0.6-1.5mA
|
||
|
ความหนาของฟอยล์ทองแดง
|
3.0 ออนซ์
|
||
|
วัสดุ PCB |
แผ่นอะลูมิเนียม
|
||
| ความต้านทานภายในที่กำลังดำเนินอยู่ | NA | ||
| หลักการทำงาน | อินพุตและเอาต์พุตเทียบเท่ากับไดโอด ตรวจพบว่าแรงดันไฟฟ้าเอาต์พุตสูงกว่าอินพุตและปิดเอาต์พุตทันที ค่าการตรวจจับอยู่ที่ระดับมิลลิโวลต์และความเร็วในการตอบสนองนั้นรวดเร็วมาก | ||
|
แอปพลิเคชัน
|
1. แผงโซลาร์เซลล์ป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ);
2. การชาร์จแบตเตอรี่ป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ) (ป้องกันการไหลย้อนกลับ); 3. เอาต์พุตโมดูลกระแสตรง-กระแสตรงคงที่และกระแสคงที่ป้องกันการไหลย้อนกลับ 4. โอกาสอื่นๆ ที่จำเป็นต้องป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ) |
||
| อุปกรณ์เสริม | ขั้วต่อขั้วต่อ*3; IN+/OUT+ ขั้วต่อขั้วต่อ : OTZ50-8, สกรู M8 ขั้วต่อขั้วต่อ GND : OTZ2.5-3, สกรู M3 |
||
|
อุณหภูมิในการทำงาน
|
-40℃ ~ +60℃
|
||
หมายเหตุพิเศษ:
1. รุ่นนี้เป็นรุ่นล่าสุดที่ปรับให้เหมาะสม หากขั้วบวกและขั้วลบเชื่อมต่อกลับกัน โมดูลจะไม่ถูกเผาไหม้ ซึ่งช่วยเพิ่มความปลอดภัยในการติดตั้ง;
2. ไดโอดในอุดมคติคือไดโอดที่มีความต้านทานภายในต่ำมากตามชื่อที่บอก แรงดันไฟฟ้าตกคร่อมของการนำไฟฟ้าของไดโอดทั่วไปมากกว่า 0.6V
แรงดันไฟฟ้าตกคร่อมของการนำไฟฟ้าของไดโอดในอุดมคตินั้นแทบจะไม่มีนัยสำคัญ
3. ชั้นฟอยล์ทองแดงและชั้นฐานอะลูมิเนียมของร่องรอย PCB ของซับสเตรตอะลูมิเนียมถูกหุ้มฉนวนด้วยแรงดันไฟฟ้าทนทาน 1000V ดังนั้นจึงไม่จำเป็นต้องกังวลเกี่ยวกับปัญหาการพังทลาย
การนำความร้อนเร็วกว่าใยแก้ว FR4 20 เท่า และสามารถติดโดยตรงกับแผ่นระบายความร้อนขนาดใหญ่ได้
4. กระแสไฟเกินเฉลี่ยของ MOS น้อยกว่า 35A เราใช้ MOS 300A
กระแสไฟมาตรฐานที่แท้จริง ทำให้สามารถใช้งานโหลดได้ในระยะยาว
5. โมดูลไดโอดในอุดมคตินี้ไม่สามารถใช้ในวงจรเรียงกระแสได้!
Q1. ทำไมเราถึงเลือกคุณ?
* เราสามารถให้บริการหลังการขายที่มีประสิทธิภาพแก่คุณ พร้อมการสนับสนุนด้านเทคนิคที่แข็งแกร่งมานานกว่า 10 ปี
* ผลิตภัณฑ์ได้ผ่านการรับรองมาตรฐานสากล FCC, CE, ROHS และอื่นๆ
* เราสามารถให้ราคาโรงงานแก่คุณ ยินดีต้อนรับคุณเข้าเยี่ยมชมโรงงานและกระบวนการผลิตของเรา
Q2. ช่วงผลิตภัณฑ์ของคุณ (ประเภท) คืออะไร?
* เราส่วนใหญ่ทำระบบจัดการแบตเตอรี่ในด้านแบตเตอรี่พลังงาน แบตเตอรี่จัดเก็บพลังงาน และแบตเตอรี่สำหรับผู้บริโภค
* ส่วนใหญ่ใช้สำหรับแบตเตอรี่ LFP, Li-ino และ LTO
Q3: ฉันจะรู้ได้อย่างไรว่าแบตเตอรี่ของฉันเป็นวัสดุและประเภทใด?
* โปรดดูที่ตัวแบตเตอรี่ หากแรงดันไฟฟ้าปกติของแบตเตอรี่ของคุณแสดง 3.2V แบตเตอรี่คือ LiFePo4
* หากแรงดันไฟฟ้าปกติของแบตเตอรี่ของคุณแสดง 3.6V หรือ 3.7V แบตเตอรี่คือแบตเตอรี่ Li-ion หรือ Lto
Q4. คุณมีข้อกำหนดการสั่งซื้อขั้นต่ำหรือไม่?
สามารถปรับแต่งได้หรือไม่? ระยะเวลารอคอยสินค้าสำหรับตัวอย่างและชุดคืออะไร?
* ปริมาณการสั่งซื้อขั้นต่ำของเราคือ 1 ชิ้น มีการปรับแต่ง ODM
* จัดส่งตัวอย่างที่มีอยู่ 1~3 วัน จัดส่งตัวอย่างที่กำหนดเอง 3~10 วัน
Q5: จะเกิดอะไรขึ้นถ้าฉันใช้งานไม่ได้?
* ผลิตภัณฑ์ทั่วไปมีวิดีโอแนะนำ นอกจากนี้เรายังสามารถสนับสนุนคำแนะนำการสนทนาทางวิดีโอออนไลน์จากวิศวกร
Q6. เงื่อนไขการชำระเงินของคุณคืออะไร?
* เรายอมรับการโอนเงินผ่านธนาคารและการชำระเงินด้วยเงินสด ทั้งหมดต่อรองได้ วิธีการชำระเงิน: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. คุณรับประกันคุณภาพได้อย่างไร?
* ผลิตภัณฑ์ทั้งหมดของเราผ่านการทดสอบในห้องปฏิบัติการระดับมืออาชีพ 100% รวมถึงการทดสอบอายุซ้ำๆ
* ได้รับการรับรองมาตรฐานสากล FCC, CE, ROHS และอื่นๆ
* ให้บริการรับประกันหลังการขาย 3 ปี หน่วยอะไหล่ฟรีสำหรับการเปลี่ยนภายใน 3 ปี
Q8. จะเลือก BMS ที่เหมาะสมกับแบตเตอรี่ของเราได้อย่างไร?
* ขึ้นอยู่กับแรงดันไฟฟ้าและกระแสไฟที่ตรงกับแบตเตอรี่ของคุณ คุณสามารถปรึกษาฝ่ายบริการลูกค้าของเราได้ และเราจะจัดเตรียมระบบจัดการแบตเตอรี่ที่เหมาะสมที่สุดให้คุณ
Q9. ฉันจะติดต่อคุณได้อย่างไร?
* เรามีบริการออนไลน์ 7x24 ชั่วโมง โปรดฝากข้อความถึงเราทางออนไลน์
* คุณยังสามารถติดต่อเราทางอีเมล, WhatsApp, WeChat ฯลฯ (ดูด้านล่าง) เรายินดีเป็นอย่างยิ่งที่ได้ร่วมงานกับคุณ
|
|
