| ชื่อแบรนด์: | Enerkey |
| เลขรุ่น: | EK-iD100V150V200V/150A260A300A |
| ขั้นต่ำ: | 10 ชิ้น |
| ราคา: | $33.5-$89.8 |
| รายละเอียดบรรจุภัณฑ์: | กล่องกระดาษแข็งแรง+โฟมEVA |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

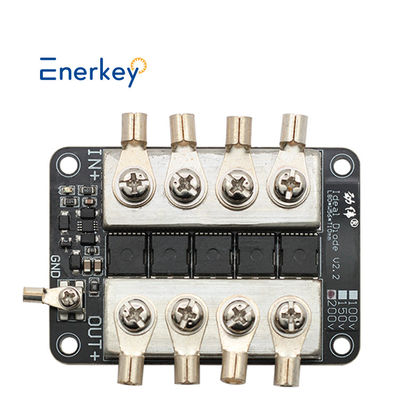

100V 150V 200V /150A 260A 300A Ideal Diode Module สำหรับสถานีฐานพลังงานแสงอาทิตย์ โซลาร์เซลล์ การควบคุมอุตสาหกรรม รถยนต์ไฟฟ้า
หลักการทำงานของไดโอดในอุดมคติตั้งอยู่บนพื้นฐานของพฤติกรรมพื้นฐานของรอยต่อ P-N และวัสดุกึ่งตัวนำ
เมื่อใช้แรงดันไฟฟ้าบวกกับรอยต่อ P-N (ไบอัสไปข้างหน้า) ตัวพาประจุส่วนใหญ่ในสารกึ่งตัวนำชนิด N และชนิด P จะถูกผลักไปทางรอยต่อ ลดบริเวณพร่องและอนุญาตให้กระแสไหล
ในทางตรงกันข้าม เมื่อใช้แรงดันไฟฟ้าลบ (ไบอัสย้อนกลับ) ตัวพาประจุส่วนใหญ่จะถูกดึงออกจากรอยต่อ เพิ่มบริเวณพร่องและป้องกันไม่ให้กระแสไหล
ลักษณะสำคัญของไดโอดในอุดมคติ
เมื่อพิจารณาจากทฤษฎีทั้งหมด สิ่งสำคัญคือต้องจำลักษณะเหล่านี้ของไดโอดในอุดมคติ:
กระแสไปข้างหน้าไม่จำกัด
|
รุ่นสินค้า
|
|||
| EK-iD100V150A |
EK-iD150V150A EK-iD200V150A EK-iD100V260A |
EK-iD150V260A EK-iD200V260A EK-iD100V300A |
EK-iD150V300A EK-iD200V300A ช่วงแรงดันไฟฟ้าใช้งาน |
|
30-100V
|
30-150V
30-200V
สินค้า
|
30-150V
30-200V
สินค้า
|
30-150V
30-200V
สินค้า
|
|
ขนาด(มม.)L80*W56*T15
|
น้ำหนักพร้อมกล่อง
|
น้ำหนักพร้อมกล่อง |
น้ำหนักพร้อมกล่อง |
|
0.1 กก.
|
0.11 กก.
0.12 กก.
ปริมาณ MOS
|
0.11 กก.
0.12 กก.
ปริมาณ MOS
|
0.11 กก.
0.12 กก.
ปริมาณ MOS
|
| 5 | 8 | 10 | ประเภทแบตเตอรี่ |
|
NCM/LFP/LTO
|
กระแสต่อเนื่อง
|
กระแสต่อเนื่อง |
กระแสต่อเนื่อง
|
|
150A
|
260A
|
300A | กระแสไฟทำงานขณะพัก |
| 150A | 260A | 300A | กระแสไฟทำงานขณะพัก |
|
<0.5mA
|
ความหนาของแผ่นทองแดง
|
||
|
2.0 ออนซ์
|
วัสดุ PCB
|
||
|
แผ่นอะลูมิเนียม |
ความต้านทานภายในที่กำลังดำเนินอยู่
|
||
| NA | หลักการทำงาน | ||
| อินพุตและเอาต์พุตเทียบเท่ากับไดโอด ตรวจพบว่าแรงดันเอาต์พุตสูงกว่าอินพุตและปิดเอาต์พุตทันที ค่าการตรวจจับอยู่ที่ระดับมิลลิโวลต์และความเร็วในการตอบสนองเร็วมาก | การใช้งาน | ||
|
1. แผงโซลาร์เซลล์ป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ);
|
2. การชาร์จแบตเตอรี่ป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ) (ป้องกันการไหลย้อนกลับ);
3. เอาต์พุตโมดูลแรงดันไฟฟ้าคงที่และกระแสคงที่ DC-DC ป้องกันการไหลย้อนกลับ 4. โอกาสอื่นๆ ที่จำเป็นต้องป้องกันการไหลย้อนกลับ (ป้องกันการไหลย้อนกลับ) อุปกรณ์เสริม |
||
| ขั้วต่อเทอร์มินอล*9; |
ขั้วต่อ IN+/OUT+ : OTZ6-5, สกรู M5 ขั้วต่อ GND : OTZ2.5-3, สกรู M3 อุณหภูมิในการทำงาน |
||
|
-40℃ ~ +60℃
|
ขนาด $ รายการบรรจุภัณฑ์
|
||
1. รุ่นนี้เป็นรุ่นล่าสุดที่ปรับปรุงแล้ว โมดูลจะไม่ไหม้หากขั้วบวกและขั้วลบเชื่อมต่อกลับกัน ซึ่งช่วยเพิ่มความปลอดภัยในการติดตั้ง
2. ไดโอดในอุดมคติคือไดโอดที่มีความต้านทานภายในต่ำเป็นพิเศษตามชื่อที่ระบุ แรงดันไฟฟ้าตกคร่อมของการนำกระแสของไดโอดทั่วไปมากกว่า 0.6V แรงดันไฟฟ้าตกคร่อมของการนำกระแสของไดโอดในอุดมคติเกือบจะไม่มีนัยสำคัญ
3. ชั้นฟอยล์ทองแดงและชั้นฐานอะลูมิเนียมของร่องรอย PCB ของซับสเตรตอะลูมิเนียมถูกหุ้มฉนวนด้วยแรงดันไฟฟ้าทนทาน 1000V ดังนั้นจึงไม่จำเป็นต้องกังวลเกี่ยวกับปัญหาการพังทลาย
การนำความร้อนเร็วขึ้น 20 เท่าเมื่อเทียบกับใยแก้ว FR4 และสามารถติดโดยตรงกับฮีทซิงก์ขนาดใหญ่ได้
4. โมดูลไดโอดในอุดมคตินี้ไม่สามารถใช้ในวงจรเรียงกระแสได้!
คำถามที่พบบ่อย
* เราสามารถให้บริการหลังการขายที่มีประสิทธิภาพแก่คุณ พร้อมการสนับสนุนด้านเทคนิคที่แข็งแกร่งมานานกว่า 10 ปี
* ผลิตภัณฑ์ผ่านการรับรองมาตรฐานสากล FCC, CE, ROHS และอื่นๆ
* เราสามารถให้ราคาโรงงานแก่คุณ ยินดีต้อนรับคุณเข้าเยี่ยมชมโรงงานและกระบวนการผลิตของเรา
Q2. ช่วงผลิตภัณฑ์ของคุณ (ประเภท) คืออะไร?
* เราส่วนใหญ่ทำระบบจัดการแบตเตอรี่ในด้านแบตเตอรี่พลังงาน แบตเตอรี่จัดเก็บพลังงาน และแบตเตอรี่สำหรับผู้บริโภค
* ส่วนใหญ่ใช้สำหรับแบตเตอรี่ LFP, Li-ino และ LTO
Q3: ฉันจะรู้ได้อย่างไรว่าแบตเตอรี่ของฉันเป็นวัสดุและประเภทใด?
* โปรดดูที่ตัวแบตเตอรี่ หากแรงดันไฟฟ้าปกติของแบตเตอรี่ของคุณแสดง 3.2V แบตเตอรี่คือ LiFePo4
* หากแรงดันไฟฟ้าปกติของแบตเตอรี่ของคุณแสดง 3.6V หรือ 3.7V แบตเตอรี่คือแบตเตอรี่ Li-ion หรือ Lto
Q4. คุณมีข้อกำหนดการสั่งซื้อขั้นต่ำหรือไม่?
สามารถปรับแต่งได้หรือไม่? ระยะเวลารอคอยสินค้าสำหรับตัวอย่างและชุดคืออะไร?
* ปริมาณการสั่งซื้อขั้นต่ำของเราคือ 1 ชิ้น มีการปรับแต่ง ODM
* จัดส่งตัวอย่างที่มีอยู่ 1~3 วัน จัดส่งตัวอย่างที่กำหนดเอง 3~10 วัน
Q5: จะเกิดอะไรขึ้นถ้าฉันใช้ไม่ได้?
* ผลิตภัณฑ์ทั่วไปมีวิดีโอแนะนำ นอกจากนี้เรายังสามารถสนับสนุนคำแนะนำการโทรผ่านวิดีโอออนไลน์จากวิศวกร
Q6. เงื่อนไขการชำระเงินของคุณคืออะไร?
* เรายอมรับการโอนเงินผ่านธนาคารและการชำระเงินด้วยเงินสด ทั้งหมดต่อรองได้ วิธีการชำระเงิน :visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. คุณรับประกันคุณภาพได้อย่างไร?
* ผลิตภัณฑ์ทั้งหมดของเราผ่านการทดสอบในห้องปฏิบัติการระดับมืออาชีพ 100% รวมถึงการทดสอบอายุซ้ำๆ
* ได้รับการรับรองมาตรฐานสากล FCC, CE, ROHS และอื่นๆ
* ให้บริการรับประกันหลังการขาย 3 ปี หน่วยอะไหล่ฟรีสำหรับการเปลี่ยนภายใน 3 ปี
Q8. จะเลือก BMS ที่เหมาะสมกับแบตเตอรี่ของเราได้อย่างไร?
* ขึ้นอยู่กับแรงดันไฟฟ้าและกระแสที่ตรงกับแบตเตอรี่ของคุณ คุณสามารถปรึกษาฝ่ายบริการลูกค้าของเรา และเราจะจัดเตรียมระบบจัดการแบตเตอรี่ที่เหมาะสมที่สุดให้คุณ
Q9. ฉันจะติดต่อคุณได้อย่างไร?
* เรามีบริการออนไลน์ 7x24 ชั่วโมง โปรดฝากข้อความถึงเราทางออนไลน์
* คุณยังสามารถติดต่อเราทางอีเมล, WhatsApp, WeChat ฯลฯ (ดูด้านล่าง) เรายินดีเป็นอย่างยิ่งที่ได้ร่วมงานกับคุณ
หมายเหตุ: เราเป็นผู้ผลิตแหล่งที่มา เรามีแบรนด์ของเราเองสำหรับ "EnerKey"
|
|
