| ชื่อแบรนด์: | Enerkey |
| เลขรุ่น: | EK-ID60V280A |
| ขั้นต่ำ: | 10 ชิ้น |
| ราคา: | $49.8-$59.8 |
| รายละเอียดบรรจุภัณฑ์: | กล่องกระดาษแข็งแรง+โฟมEVA |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

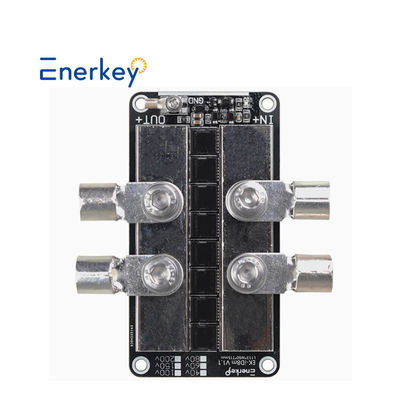

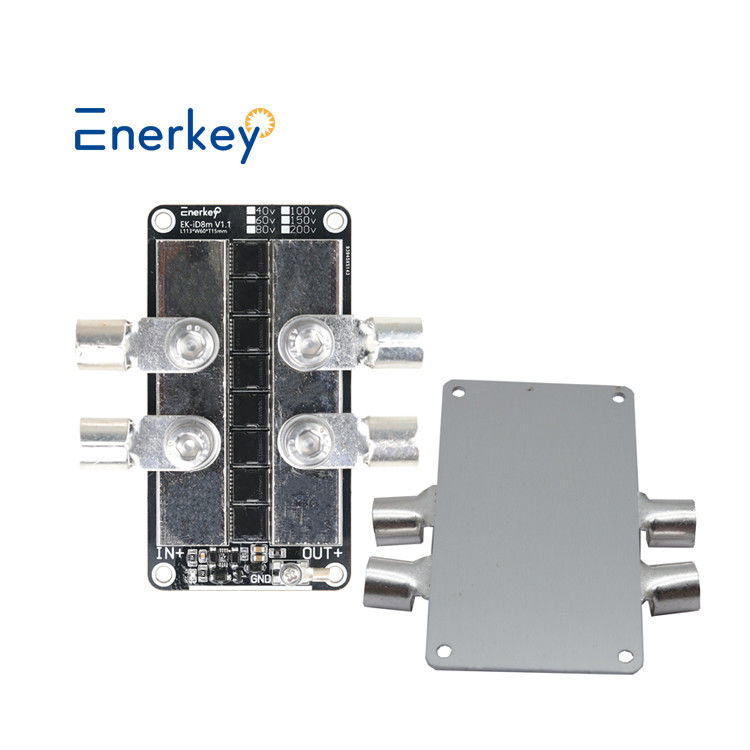

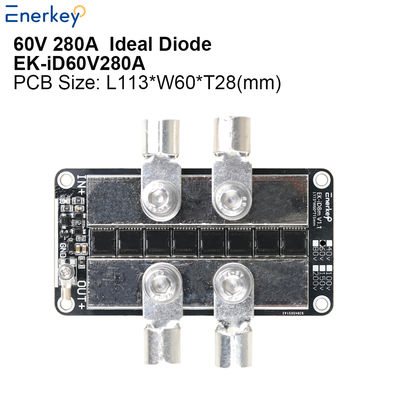

บอร์ดไดโอเดสกระแสไฟฟ้าสูง 60V 280A โมดูลไดโอเดสที่เหมาะสม การชาร์จ แอนติแบ็คฟลอย การเชื่อมต่อคู่ของแผ่นแสงอาทิตย์
ข้อจํากัดของทฤษฎีในไดโอเดล
ขณะที่ทฤษฎีไดโอเดลเป็นประโยชน์อย่างมากในการสร้างความเข้าใจของฟังก์ชันของไดโอเดล, มันสําคัญเท่ากันที่จะยอมรับข้อจํากัดของมันเมื่อมันมาถึงไดโอเดลที่จริงและฟิสิกอลนี่คือข้อจํากัดหลัก ๆ:
การลดความตึงเครียดไปข้างหน้า: ไม่เหมือนกับไดโอเดสที่สมบูรณ์แบบ ไดโอเดสที่แท้จริงต้องการความตึงเครียดขั้นต่ําในการนําไปข้างหน้า โดยทั่วไป 0.7 โวลต์สําหรับไดโอเดสซิลิคอน และ 0.0 โวลต์สําหรับไดโอเดสซิลิคอน3 โวลต์สําหรับไดโอเดสเยอร์มาเนียม, เรียกว่าความดันขั้นต่ําหรือความดันตัด
กระแสการรั่วไหลทางกลับ: ในภาวะการรั่วไหลทางกลับ ไดโอเดสที่เหมาะสมจะกั้นกระแสทั้งหมด แต่ไดโอเดสที่แท้จริงจะอนุญาตให้กระแสจํานวนเล็กน้อย เรียกว่ากระแสการรั่วไหลทางกลับ
ความต้านทาน: ไดโอ้ดที่แท้จริงมีความต้านทานเล็ก ๆ แต่สําคัญเมื่อเลี้ยวไปข้างหน้า ซึ่งถูกละเลยในแบบไดโอ้ดที่เหมาะสม
เวลาเปลี่ยน: การเปลี่ยนแปลงจากการนําไปสู่การไม่นําไปไม่ได้ทันทีในไดโอ้ดที่แท้จริงเช่นในไดโอ้ดที่สมบูรณ์แบบ
ลักษณะรายละเอียดของการทํางานของไดโอเดสถูกนําโดยสมการไดโอเดส Shockley ดังนั้นการวิเคราะห์และออกแบบวงจรไดโอเดสที่แม่นยํา โดยเฉพาะสําหรับการใช้งานความถี่สูงจํากัดเหล่านี้ควรได้รับการคํานึงถึง.
แม้ว่ามันจะสะดวกที่จะใช้แบบไดโอเดสที่สมบูรณ์แบบ การนําการปรับปรุงในโลกจริงเหล่านี้เข้าร่วมทําให้การศึกษาและการใช้ไดโอเดสแม่นยําและน่าเชื่อถือมากขึ้น
|
Enerkey Ideal Diode Module 40V 60V 80V 100V 150V 200V 280A สถานีฐานพลังแสงอาทิตย์ โฟโตวอลเตีย การควบคุมอุตสาหกรรม แบตเตอรี่รถไฟฟ้าในแนวขนาน สําหรับการชาร์จแบตเตอรี่
|
|||
| รูปแบบสินค้า |
EK-iD40V280A EK-iD60V280A |
EK-iD80V280A |
EK-iD100V280A EK-iD150V280A EK-iD200V280A |
|
ระยะความกระชับกําลังทํางาน
|
40V280A: 9-40V 60V280A: 9-60V
|
9-80 วอลต์
|
100V280A:9-100V
150V280A:9-150 วอลต์
200V280A:9-280V
|
|
สินค้าขนาด ((มม)
|
L113*W60*T28
|
L113*W60*T28 |
L113*W60*T28 |
|
น้ําหนักพร้อมกล่อง
|
0.5 กิโลกรัม
|
0.51กิโลกรัม
|
0.55กิโลกรัม
|
| จํานวน MOS | 8 | 8 | 8 |
|
ประเภทแบตเตอรี่
|
สินค้าที่ได้รับการรับรอง
|
สินค้าที่ได้รับการรับรอง |
สินค้าที่ได้รับการรับรอง
|
|
กระแสไฟฟ้าต่อเนื่อง
|
280A
|
280A | 280A |
| กระแสเริ่มต้นสูงสุด | 280A | 280A | 280A |
|
กระแสการทํางานเฉยๆ
|
0.6-1.5mA
|
||
|
ความหนาของฟอยล์ทองแดง
|
30.0 oz
|
||
|
วัสดุ PCB |
แผ่นอลูมิเนียม
|
||
| ความต้านทานภายใน | NA | ||
| หลักการทํางาน | การเข้าและการออกเท่ากับไดโอด์ มันตรวจจับว่าความแรงออกมากกว่าการเข้าและปิดการออกทันทีค่าตรวจจับอยู่ที่ระดับมิลลิโวลท์และความเร็วการตอบสนองคือเร็วมาก. | ||
|
การใช้งาน
|
1แผ่นพลังแสงอาทิตย์ป้องกันการไหลกลับ (Anti-backflow)
2. การชาร์จแบตเตอรี่ป้องกันการไหลกลับ (ต้านการไหลกลับ) 3. DC-DC ความดันคงที่และปัจจุบันคงที่ผลิตโมดูลป้องกันการไหลกลับ 4กรณีอื่นๆ ที่จําเป็นต้องป้องกันการไหลกลับ (anti-backflow) |
||
| อุปกรณ์เสริม | หน่วยปลายทาง*3 IN+/OUT+ ทอร์มิเนลล็อก: OTZ50-8, สกรู M8 GND ทอร์มิเนลลุ๊ก: OTZ2.5-3, สกรู M3 |
||
|
อุณหภูมิการทํางาน
|
-40°C ~ +60°C
|
||
หมายเหตุพิเศษ:
1. เวอร์ชั่นนี้คือเวอร์ชั่นที่อัตราสุดที่ได้รับการปรับปรุง. หากเสาบวกและเสาลบถูกเชื่อมต่อกลับกัน, โมดูลจะไม่ถูกเผา, ซึ่งเพิ่มความปลอดภัยของการติดตั้ง;
2ไดโอเดสที่เหมาะสมคือไดโอเดสที่มีความต้านทานภายในที่ต่ํามาก ตามที่ชื่อชี้แจง ความดันการนําของไดโอเดสทั่วไปจะลดมากกว่า 0.6V
การลดความกระชับกระแสของไดโอเดสที่เหมาะสม
3.ชั้นแผ่นทองแดงและชั้นฐานอลูมิเนียมของผืนยัน PCB ทราสอลูมิเนียมถูกกันด้วยความแรงต่อรอง 1000V ดังนั้นไม่ต้องกังวลเกี่ยวกับปัญหาความแตก
ความสามารถในการนําความร้อนเร็วกว่าเส้นแก้ว FR4 ถึง 20 เท่า และสามารถเชื่อมต่อได้โดยตรงกับเครื่องระบายความร้อนขนาดใหญ่
4ความแรงเกินเฉลี่ยของ MOS ต่ํากว่า 35A เราใช้ MOS 300A
กระแสมาตรฐานที่แท้จริง ทําให้สามารถใช้งานภาระได้นาน
5โมดูลไดโอด์ที่เหมาะสมนี้ ไม่สามารถใช้ในวงจรปรับตรงได้
คําถามที่ 1 ทําไมเราเลือกคุณ?
* เราสามารถให้บริการหลังการขายที่มีประสิทธิภาพกับคุณ ด้วยการสนับสนุนทางเทคนิคที่แข็งแกร่งมากกว่า 10 ปี
* ผลิตภัณฑ์ผ่านการรับรอง FCC, CE, ROHS และมาตรฐานสากลอื่น ๆ
* เราสามารถให้คุณกับราคาโรงงาน, ยินดีต้อนรับคุณที่จะเยี่ยมโรงงานและกระบวนการผลิตของเรา
Q2. สายพันธุ์สินค้าของคุณคืออะไร?
*เราทําระบบจัดการแบตเตอรี่ในส่วนใหญ่ในสาขาของแบตเตอรี่พลังงาน แบตเตอรี่ที่เก็บพลังงาน และแบตเตอรี่ผู้บริโภค
*ใช้เป็นหลักสําหรับแบตเตอรี่ LFP, Li-ino และ LTO
Q3: ผมรู้ได้อย่างไรว่าแบตเตอรี่ของผมเป็นวัสดุและชนิดไหน?
* กรุณาดูตัวแบตเตอรี่ หากความดันปกติของแบตเตอรี่แสดง 3.2V แบตเตอรี่คือ LiFePo4
*ถ้าความดันปกติของแบตเตอรี่ของคุณแสดง 3.6V หรือ 3.7V แบตเตอรี่เป็น Li-ion หรือ Lto แบตเตอรี่
Q4. คุณมีข้อบังคับขั้นต่ําหรือไม่?
สามารถปรับแต่งได้หรือไม่ เวลาในการนําตัวอย่างและชุดคืออะไร?
*ปริมาณการสั่งซื้อขั้นต่ําของเราคือ 1 ชิ้น, การปรับแต่ง ODM มีให้เลือก
* 1 ~ 3 วันในการจัดส่งตัวอย่างที่มีอยู่ 3 ~ 10 วันในการจัดส่งตัวอย่างที่กําหนดเอง
Q5: แล้วถ้าผมใช้ไม่ได้ล่ะ?
*ผลิตภัณฑ์ปกติมีวิดีโอการสอน เรายังสามารถสนับสนุนการแนะนําการโทรวีดีโอออนไลน์จากช่าง
คําถามที่ 6 หลักการการชําระเงินของคุณคืออะไร
*เรายอมรับการโอนเงินและการชําระเงินสด ทั้งหมดสามารถหารือได้ วิธีการชําระเงิน: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. คุณรับประกันคุณภาพอย่างไร?
* ผลิตภัณฑ์ทั้งหมดของเราได้รับการทดสอบห้องปฏิบัติการมืออาชีพ 100% รวมถึงการทดสอบการแก่ตัวซ้ําๆ
* ได้รับการรับรอง FCC, CE, ROHS และมาตรฐานสากลอื่น ๆ
* ให้บริการรับประกันหลังการขาย 3 ปี เครื่องสํารองฟรีเพื่อเปลี่ยนใน 3 ปี
Q8. วิธีการเลือก BMS ที่เหมาะสมกับแบตเตอรี่ของเรา
*ขึ้นอยู่กับความดันและกระแสที่ตรงกับแบตเตอรี่ของคุณ คุณสามารถปรึกษาบริการลูกค้าของเราและเราจะให้มันสําหรับคุณพร้อมกับระบบการจัดการแบตเตอรี่ที่เหมาะสมที่สุด
Q9 ผมสามารถติดต่อคุณได้อย่างไร?
*เรามีบริการออนไลน์ 7x24 ชั่วโมง โปรดทิ้งข้อความต่อเราออนไลน์
*คุณยังสามารถติดต่อเราด้วย Email, WhatsApp, WeChat, เป็นต้น ((ดูด้านล่าง) เรายินดีมากที่จะทํางานร่วมกับคุณ
|
|
